Ein Beschriftungsprofil zur Aufnahme von 7 mm Papierstreifen bzw. 6 mm selbstklebender Beschriftungsstreifen kann an vorgestanzten Löchern zur Aufnahme von M2.5 gewindefurchenden Schrauben befestigt werden. Ebenso ist die Montage eines Deckels (SYSPAN-C) möglich, welcher die komplette Gehäuseoberseite verschließt.
Rückseitig stehen 28 Metallzungen zur Zugentlastung mit Kabelbindern sowie ein M4 Erdungspunkt zur Verfügung.
Frontplattenstärke 2,5 mm
Maße: 483 x 105,6 x 44 mm
Farbe: RAL7016 Pulverbeschichtung mit Feinstruktur-Oberfläche

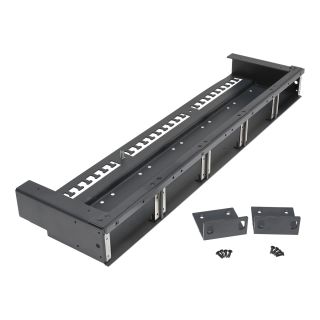

Das SYSPANEL5 ermöglicht Ihnen den schnellen und einfachen Aufbau von Patchfeldern, Geräteanschlussfeldern, Anschlussverteilern oder Übergabepunkte, z.B. in Regie- oder Geräteräumen.
Das SYSPANEL5 kann mit bis zu 5 SYSBOXX-Frontblechen (1 Breiteneinheit (BE), SYFB21-?) bzw 5 SYSBOXX-Anschlussmodulen (1 Breiteneinheit (BE), SYC1-?) bestückt werden und ermöglicht so den Bau von modularen 1 HE Anschlusspaneelen. Dabei sind die Module flächenbündig in die Gehäusefront integriert.
Zur Zugentlastung der Zuleitungen ist das Gehäuse mit 28 Metallzungen ausgestattet, an denen Kabelbinder angebracht werden können. Für die Gehäuseerdung (PE) sorgt ein M4-Erdungsbolzen.
Die individuelle Beschriftung ist über unser SYSBOXX-Beschriftungsprofil möglich. Optional kann das SYSPANEL von oben mit dem Deckel (SYSPAN-C) verschlossen werden.
Das Beschriftungsprofil sowie die Frontbleche/Anschlussmodule werden zeitsparend mit gewindefurchenden M2,5-Torx-Schrauben befestigt.
Vorteile:
- Hohe Packungsdichte auf 1 HE
- Hohe Variabilität durch große Frontplattenauswahl (z.B. zum Bau eines Anschlussfeldes für Medienserver)
- Flexible, schnelle Bestückung
- Nachträglich veränderbar und dadurch zukunftssicher
| Artikelnummer | SYSPAN5 |
|---|---|
| EAN | 4049371099325 |
| Art | 19" Panel für 5 x SYFB21/SYCFB21-Bleche |
| Rückseite | 28 Zugentlastungszungen, M4-PE-Bolzen |
| Tiefe [mm] | 140 |
| Höheneinheit [HE] | 1 |
