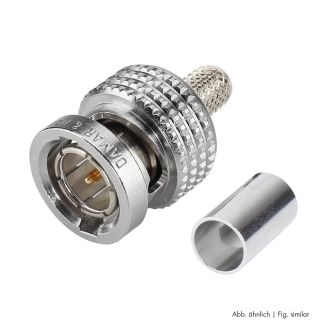

DAMAR & HAGEN BNC HD-SDI Crimp-Kabelstecker, gerade, nickelfarben
DAMAR & HAGEN BNC HD-SDI Crimp-Kabelstecker, gerade, nickelfarben
Technische Daten:
- Artikelnummer: 1-4575-2100-1
- EAN: 4049371034821
- Marke: DAMAR & HAGEN
- Anwendung: Video
- Farbe: nickelfarben
- Ausführung: BNC
- Bauform: gerade
- Geschlecht: männlich
- Material: Metall
- Codierung: keine
- Codierbar: Ja
- Polzahl: 2-pol
- Stecker/Buchse: Stecker
- Kontaktart: Crimp
- Kontakt-Beschichtung: vergoldet
- Montageart: Kabel
- Übertragungsstandard: HD-SDI
- Crimpmaß Pin: 1,720 mm
- Crimpmaß Pin: 0.068 "
- Crimpmaß Schirm: 7,490 mm
- Crimpmaß Schirm: 0.295 "
- Wellenwiderstand: 75 O
Technische Daten:
- Artikelnummer: 1-4575-2100-1
- EAN: 4049371034821
- Marke: DAMAR & HAGEN
- Anwendung: Video
- Farbe: nickelfarben
- Ausführung: BNC
- Bauform: gerade
- Geschlecht: männlich
- Material: Metall
- Codierung: keine
- Codierbar: Ja
- Polzahl: 2-pol
- Stecker/Buchse: Stecker
- Kontaktart: Crimp
- Kontakt-Beschichtung: vergoldet
- Montageart: Kabel
- Übertragungsstandard: HD-SDI
- Crimpmaß Pin: 1,720 mm
- Crimpmaß Pin: 0.068 "
- Crimpmaß Schirm: 7,490 mm
- Crimpmaß Schirm: 0.295 "
- Wellenwiderstand: 75 O
BNC 75 O (HD) für HD-SDI/HDTV Anwendungen
Diese Serie BNC/HD steht für ?High-Definition? und werden zur digital seriellen Videoübertragung eingesetzt. Durch die Vergoldung des Innen- und Außenleiters werden die hochfrequenzmäßigen Eigenschaften verbessert (zum Beispiel beim ?Skineffekt?). Diese Verbinderserien bieten durch eine zweite Federscheibe einen verbesserten und vibrationsfreien axialen Anpressdruck, was diese besonders für den Einsatz im Ü-Wagen empfiehlt.
ELEKTRISCHE EIGENSCHAFTEN
Wellenwiderstand: 75O (High Definition)
Frequenzbereich: 0 - 9 GHz bzw. 3 Gbit
Reflexionsfaktor: < 0,15 (Stecker-Buchse gesteckt) bis 3 GHz
VSWR bis 3 GHz: = 1,09 / = 27 dB
Kontaktanschluss/Crimp: Innenleiter < 2 MO; Außenleiter < 0,15 MO
Isolationswiderstand: > 10^6 MO bei 1000 V
Betriebstemperaturbereich: -60 °C...+125 °C
| Crimpmaß Pin ["] | 0,068 |
|---|---|
| Crimpmaß Schirm ["] | 0,295 |
| Artikelnummer | 1-4575-2100-1 |
| EAN | 4049371034821 |
| Marke | DAMAR & HAGEN |
| Anwendung | Video |
| Farbe | nickelfarben |
| Farbe detailliert | nickelfarben |
| Ausführung | BNC |
| Bauform | gerade |
| Geschlecht | männlich |
| Material | Metall |
| Codierung | keine |
| Codierbar | Ja |
| Polzahl | 2-pol |
| Stecker/Buchse | Stecker |
| Kontaktart | Crimp |
| Kontakt-Beschichtung | vergoldet |
| Montageart | Kabel |
| Übertragungsstandard | HD-SDI |
| Crimpmaß Pin [mm] | 1,720 |
| Crimpmaß Schirm [mm] | 7,490 |
| Wellenwiderstand [O] | 75 |
