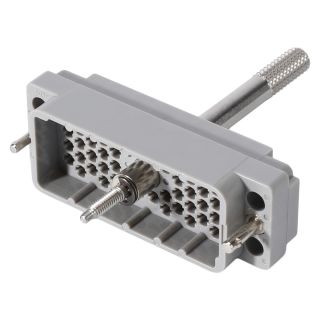

EDAC EDAC, 56-pol , Kunststoff-Einbaustecker, gerade/Kontaktträger mit Schraube, grau

Kontakte sind Gold wert unter den Multipins ist der EDAC-516 Steckverbinder, der auch noch heute, besonders im Studiobereich angetroffen wird.
Er besteht aus dem Kontaktträger mit einer Schraube bzw. mit einer Mutter als Gegenstück. Das geniale ist, dass nur eine Kontaktversion/-größe benötigt wird, die entweder horizontal oder vertikal in die Aufnahme der Kontaktträger einzusetzen ist.
Die Kontakte sind als Löt- bzw. Crimpversion lieferbar. Der vergoldete Kontakt wird durch das Ineinandergreifen der waagerechten und senkrechten Kontaktgabeln hergestellt.

Es gibt 4 Arten von Steckverbindern:
A: Kontaktträger male mit Schraube - Kontakte alle waagerecht eingesetzt
B: Kontaktträger male mit Mutter - Kontakte alle waagerecht eingesetzt
C: Kontaktträger female mit Schraube - Kontakte alle senkrecht eingesetzt
D: Kontaktträger female mit Mutter - Kontakte alle senkrecht eingesetzt
Hierbei passen nur A und D zusammen bzw. B und C.

Wir liefern die am häufigsten verwendete 56-pol Ausführung ab Lager.
