Technische Daten:
- Artikelnummer: TFDM-S
- Marke: Sommer cable
- Anwendung: Multipair Audio & AES / EBU
- Innenleiter: 32
- Innenleiter: 0,14 mm²
- Stecker-Marke: HICON
- Stecker-Marke: SIEMENS
- Typ: Messerleiste
- Typ: XLR
- Typ (detailliert): XLR 3-pol male
- Typ (detailliert): XLR 3-pol female
- Typ (detailliert): Messerleiste 39-pol male

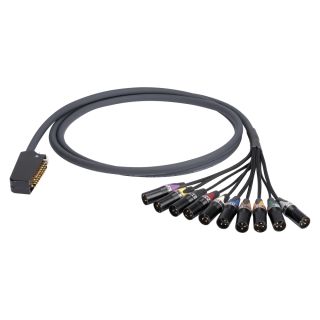

Ein Kabel-Blumenstrauß
Wir verwenden unser hochflexibles 10-paariges AES/EBU Multipair SC-AURA DMCK (Paare einzeln isoliert, Kreuzgeflechtschirm) oder das robuste 12-paarige TRANSFER HIGHFLEX mit PurMasterBlend-Mantel zusammen mit den - im Broadcast-Bereich sehr verbreiteten - 30- bzw 39-pol Messer- & Federleisten-Steckverbindern nach DIN 41622/41618 (oftmals mit ?Siemens Messerleiste? bezeichnet).
Alle hier aufgeführten Multipairs sind standardmäßig mit getrennter Masseführung ausgestattet. Die von uns zu Grunde gelegte Belegung und Ausrichtung des Einsatzes - siehe Bild - entspricht der ADT-Norm. Für Belegung nach Rundfunknorm ändert sich die Artikelnummer an der 6. Stelle von ?S? in ?W?.
Die Spleißlänge beträgt einheitlich 40 cm, die aufgespleissten Adern sind mit einem Geflechtschlauch überzogen. Bei den 10-Kanal-Versionen mit dem SC-AURA DMCK sind die Kanäle - angelehnt an den Widerstandscode - farbig markiert (1 = Braun, 2 = Rot, ...10 = Schwarz).
1 x Messerleiste DIN 41622, 39-pol , Metall-, Löttechnik-stecker, gerade (SML39CML)
1 x SIEMENS Gehäuse, Metall-Tüllengehäuse abgewinkelt für Messer- / Federleisten 30-pol und 39-pol, schwarz (SML30GM)
13 x HI-X3CM-G-WOB
| Länge [ft] | 19,68 |
|---|---|
| Artikelnummer | TFDM-S13/00-0600 |
| EAN | 4049371156028 |
| In | 13 |
| Out | 00 |
| Länge [m] | 6 |
| Artikelnummer | TFDM-S |
| Marke | Sommer cable |
| Anwendung | Multipair Audio & AES / EBU |
| Innenleiter | 32 |
| Innenleiter [mm²] | 0,14 |
| Stecker-Marke | HICON |
| Stecker-Marke | SIEMENS |
| Typ | Messerleiste |
| Typ | XLR |
| Typ (detailliert) | XLR 3-pol male |
| Typ (detailliert) | Messerleiste 39-pol male |
| Typ (detailliert) | XLR 3-pol female |
