Vorteile:
- Halogenfrei & flammwidrig nach Prüfart C (IEC60332-1 + 60332-3)
- In über 9 verschiedenen Abmessungen ab Lager lieferbar
- Für große Längen geeignet durch großen Adernquerschnitt von
- Digitaltauglich durch Wellenwiderstand
- Die Adernpaare sind zur besseren Unterscheidung nummeriert und farblich codiert
Anwendung:
- Einsatz als Audio-, Modulations-, und AES/EBU-Kabel
- Festverlegung in öffentlichen Gebäuden, wie Schulen, Theatern und Discotheken
- Verlegung in Sendeanstalten, zur Verbindung von Beschallungsanlagen
- Für Erdverlegung
Technische Daten:
- Artikelnummer: 100-0302
- Artikelnummer: 100-0302-02
- Name: SC-Matrix MMC02
- Name: SC-Matrix MMC
- EAN: 4049371000772
- Eigenschaften: Erdverlegung
- Eigenschaften: Halogenfrei / LSZH
- Eigenschaften: Analog
- Eigenschaften: FRNC flammwidrig
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Digital 110 O AES / EBU
- Einsatzgebiet: ELA 100 V
- Einsatzgebiet: Installation
- Anwendung: Multipair Modulationskabel
- Farbe: blau
- Signalübertragung: symmetrisch
- Aufbau: [02(2LI2Y0,25mm²)DH]CH
- Mantelmaterial: FRNC
- Mantel Ø: 10,00 mm
- Mantel Ø: 0.3937 "
- Kanalanzahl (audio): 12
- Kanalanzahl (audio): 8
- Kanalanzahl (audio): 4
- Kanalanzahl (audio): 2
- Kanalanzahl (audio): 16
- Kanalanzahl (audio): 2
- Innenleiter (audio): 2
- Innenleiter (audio): 0,25 mm²
- Innenleiter (audio): 0.0004 sqin
- Innenleiter Ø (audio): 0,56 mm
- Innenleiter Ø (audio): 0.022 "
- AWG (audio): 23
- Abschirmung: AL / PT-Folie + AL / PT-Folie und Cu-Geflecht-Gesamtschirm
- Bedeckung, opt.: 100 %
- Cu-Litzen (audio): 32
- Cu-Litze Ø (audio): 0,10 mm
- Cu-Litze Ø (audio): 0.0039 "
- Gewicht bei 1 m: 110 g
- Gewicht bei 1000 ft: 74.0208 lbs
- Brandlast je m: 0,22 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- Temperatur min.: -20 °C
- Temperatur max.: 80 °C
- Breite: 10 mm
- Breite: 10 mm
- Breite: 0.3937 "
- Breite: 0.3937 "
- Höhe: 10 mm
- Höhe: 10 mm
- Höhe: 0.3937 "
- Höhe: 0.3937 "
- Kapazität Ader/Ader bei 1m (audio): 46 pF
- Kapazität Ader/Ader bei 1 ft. (audio): 14.0208 pF
- Kapazität Ader/Schirm bei 1m (audio): 105 pF
- Kapazität Ader/Schirm bei 1 ft. (audio): 32.004 pF
- Wellenwiderstand: 110 O
- Isolationswiderstand bei 1 km: 1 GO
- Isolationswiderstand bei 1000 feet: 0.3048 GO
- Isolationswiderstand bei 1 km (audio): 1 GO
- Isolationswiderstand bei 1000 feet (audio): 0.3048 GO
- Leiterwiderstand bei 1 km: 72 O
- Leiterwiderstand bei 1000 ft.: 21.9456 O
- BPVo-Euroklasse: Fca
Wohltätig ist des Feuers Macht...
wenn sie der Mensch bezähmt, bewacht. Bezähmt sind die Flammen, wenn sie bei Einwirkung eines Brandes selbst erlöschen und dabei keine giftigen Gase entstehen. Dafür sorgt ein spezieller Mantel und ein ausgeklügeltes Innenleben, gefertigt nach der FRNC-Vorschrift für halogenfreie und flammwidrige Leitungen. Ein Muss für jegliche Installation in öffentlichen Gebäuden.

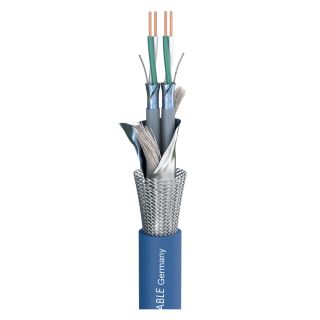

Das SC-Matrix MMC ist ein digitales Multipair bzw. Modulationskabel und ist aufgrund des großen Adernquerschnitts von 0,25 mm² auch für die Verlegung von Längen über 130 Meter geeignet. Durch den paarweise angelegten AL/PT-Folienschirm und den Gesamtschirm aus Cu-Geflecht + AL/PT-Folie ist das SC-Matrix MMC hervorragend gegen Einstreuungen abgeschirmt.
Dieses Kabel ist nicht für mobile Einsatzzwecke geeignet!
Vorteile:
- Halogenfrei & flammwidrig nach Prüfart C (IEC60332-1 + 60332-3)
- In über 9 verschiedenen Abmessungen ab Lager lieferbar
- Für große Längen geeignet durch großen Adernquerschnitt von
- Digitaltauglich durch Wellenwiderstand
- Die Adernpaare sind zur besseren Unterscheidung nummeriert und farblich codiert
Anwendung:
- Einsatz als Audio-, Modulations-, und AES/EBU-Kabel
- Festverlegung in öffentlichen Gebäuden, wie Schulen, Theatern und Discotheken
- Verlegung in Sendeanstalten, zur Verbindung von Beschallungsanlagen
- Für Erdverlegung
Artikelnummer | 100-0302-02 |
---|---|
Name | SC-Matrix MMC02 |
EAN | 4049371000772 |
Aufbau | [02(2LI2Y0,25mm²)DH]CH |
Mantel Ø [mm] | 10,00 |
Kanalanzahl (audio) | 2 |
Gewicht bei 1 m [g] | 110 |
Brandlast je m [kWh] | 0,22 |
Breite [mm] | 10 |
Höhe [mm] | 10 |
Artikelnummer | 100-0302 |
Name | SC-Matrix MMC |
Eigenschaften | Erdverlegung |
Eigenschaften | FRNC flammwidrig |
Eigenschaften | Digital 110 O AES / EBU |
Eigenschaften | Halogenfrei / LSZH |
Eigenschaften | OFC hochreines Kupfer |
Eigenschaften | Analog |
Einsatzgebiet | ELA 100 V |
Einsatzgebiet | Installation |
Anwendung | Multipair Modulationskabel |
Farbe | blau |
Farbe detailliert | dunkelblau |
Signalübertragung | symmetrisch |
Mantelmaterial | FRNC |
Kanalanzahl (audio) | 12 |
Kanalanzahl (audio) | 4 |
Kanalanzahl (audio) | 16 |
Kanalanzahl (audio) | 8 |
Kanalanzahl (audio) | 2 |
Innenleiter (audio) | 2 |
Innenleiter (audio) [mm²] | 0,25 |
Innenleiter Ø (audio) [mm] | 0,56 |
AWG (audio) | 23 |
Abschirmung | AL / PT-Folie + AL / PT-Folie und Cu-Geflecht-Gesamtschirm |
Bedeckung, opt. [%] | 100 |
Cu-Litzen (audio) | 32 |
Cu-Litze Ø (audio) [mm] | 0,10 |
Bauform | rund |
Aufmachung, VPE | als Meterware |
Temperatur min. [°C] | -20 |
Temperatur max. [°C] | 80 |
Breite [mm] | 10 |
Höhe [mm] | 10 |
Kapazität Ader/Ader bei 1m (audio) [pF] | 46 |
Kapazität Ader/Ader bei 1 ft. (audio) [pF] | 14,0208 |
Kapazität Ader/Schirm bei 1m (audio) [pF] | 105 |
Kapazität Ader/Schirm bei 1 ft. (audio) [pF] | 32,004 |
Wellenwiderstand [O] | 110 |
Isolationswiderstand bei 1 km [GO] | 1 |
Isolationswiderstand bei 1000 feet [GO] | 0,3048 |
Isolationswiderstand bei 1 km (audio) [GO] | 1 |
Isolationswiderstand bei 1000 feet (audio) [GO] | 0,3048 |
Leiterwiderstand bei 1 km [O] | 72 |
Leiterwiderstand bei 1000 ft. [O] | 21,9456 |
BPVo-Euroklasse | Fca |
