Vorteile:
- Jedes Adernpaar einzeln isoliert und mit einem Cu-Wendel ( Bedeckung) geschirmt
- Sehr niedrige Kapazität von Ader/Ader
- Hochflexibel und torsionsfrei trommelbar
- AES/EBU () konform
- Günstiger Preis
Anwendung:
- Professionelles Bühnen- und Live-Multicore für getrennte oder zentrale Masseführung
- Zur Erstellung hochflexibler Studio-Looms analog und digital
- Festinstallation
Technische Daten:
- Artikelnummer: 100-0451-08
- Artikelnummer: 100-0451
- Name: SC-Quantum QMC
- Name: SC-Quantum QMC08
- EAN: 4049371000994
- Eigenschaften: Torsionsfrei
- Eigenschaften: Stabiler PVC-Mantel
- Eigenschaften: Analog
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Digital 110 O AES / EBU
- Einsatzgebiet: Bühne / live
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Installation
- Anwendung: Multipair
- Farbe: schwarz
- Signalübertragung: symmetrisch
- Aufbau: [08(2LI2Y0,14mm²)DY+(0,5mm²)Y]Y
- Mantelmaterial: S-PVC
- Mantel Ø: 13,80 mm
- Mantel Ø: 0.5433 "
- Kanalanzahl (audio): 24
- Kanalanzahl (audio): 48
- Kanalanzahl (audio): 32
- Kanalanzahl (audio): 12
- Kanalanzahl (audio): 16
- Kanalanzahl (audio): 20
- Kanalanzahl (audio): 8
- Kanalanzahl (audio): 4
- Kanalanzahl (audio): 2
- Kanalanzahl (audio): 8
- Innenleiter (audio): 2
- Innenleiter (audio): 0,14 mm²
- Innenleiter (audio): 0.0002 sqin
- Innenleiter Ø (audio): 0,42 mm
- Innenleiter Ø (audio): 0.0165 "
- AWG (audio): 26
- Abschirmung: Cu-Wendel paarweise, verzinnt
- Bedeckung, opt.: 99 %
- Cu-Litzen (audio): 36
- Cu-Litze Ø (audio): 0,07 mm
- Cu-Litze Ø (audio): 0.0028 "
- Gewicht bei 1 m: 229.8 g
- Gewicht bei 1000 ft: 134.5832 lbs
- UV-Beständig: Ja
- Brandlast je m: 0,55 kWh
- Brandlast je m: 0,26 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- Temperatur min.: -25 °C
- Temperatur max.: 80 °C
- Kapazität Ader/Ader bei 1m (audio): 45 pF
- Kapazität Ader/Ader bei 1 ft. (audio): 13.716 pF
- Kapazität Ader/Schirm bei 1m (audio): 90 pF
- Kapazität Ader/Schirm bei 1 ft. (audio): 27.432 pF
- Wellenwiderstand: 110 O
- Isolationswiderstand bei 1 km: 0,02 GO
- Isolationswiderstand bei 1000 feet: 0.0061 GO
- Isolationswiderstand bei 1 km (audio): 0,02 GO
- Isolationswiderstand bei 1000 feet (audio): 0.0061 GO
- Leiterwiderstand bei 1 km: 138 O
- Leiterwiderstand bei 1000 ft.: 42.0624 O
- BPVo-Euroklasse: Fca
Ein Alleskönner...

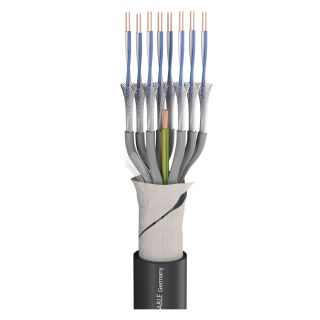

denn länger, schneller und biegsamer geht?s nimmer. Das SC-Quantum QMC ist genau das Kabel, von dem alle ?Biegeradius-Fetischisten? wie Veranstaltungstechniker, Musiker und engagierte Live-Beschaller schon immer geträumt haben! Das SC-Quantum QMC ist absolut torsionsfrei, d.h. es lässt sich einwandfrei auch in Form einer ?8? wickeln und verdreht sich nicht beim Auf- bzw. Abspulen. Nicht nur der bis -30 °C kälteresistente und kerbfeste S-PVC-Mantel fühlt sich soft an, sogar das Innenleben ist durch die superfeinen Cu-Einzellitzen von 0,07 mm (!) und durch die PE-isolierte Aderisolationen wunderbar geschmeidig und bruchfest. Mit der 8-paarigen Version ist zusäzlich eine gelb/grüe Masseader ein gearbeitet, die für zusätzliche Stabilität und Sicherheit (PE = protective earth) sorgt. Auch die elektrischen und mechanischen Daten können sich sehen lassen: Jedes Adernpaar ist zusäzlich mit einem Schlauch isoliert, nummeriert und mit einem Cu-Wendel mit 99 % Bedeckung geschirmt. Man muss sich das auf der Zunge zergehen lassen: Das SC-Quantum QMC glänzt mit der niedrigen Kapazität von 45 pF Ader/Ader und ist dabei über hunderte von Metern noch 110 O (AES/EBU) konform! Der Adernpaar-Durchmesser ist für die direkte Anbringung (zum Beispiel eines XLR-Verbinders) perfekt geeignet. Das Innenleben wird durch einen hochflexiblen PVC-Mantel von fast 2 mm Wanddicke gegen widrige Einflüse geschüzt. Noch nie gab es ein Kabel mit solchen elektrischen und mechanischen Werten zu so einem niedrigen Preis!
Vorteile:
- Jedes Adernpaar einzeln isoliert und mit einem Cu-Wendel ( Bedeckung) geschirmt
- Sehr niedrige Kapazität von Ader/Ader
- Hochflexibel und torsionsfrei trommelbar
- AES/EBU () konform
- Günstiger Preis
Anwendung:
- Professionelles Bühnen- und Live-Multicore für getrennte oder zentrale Masseführung
- Zur Erstellung hochflexibler Studio-Looms analog und digital
- Festinstallation
Artikelnummer | 100-0451-08 |
---|---|
Name | SC-Quantum QMC08 |
EAN | 4049371000994 |
Aufbau | [08(2LI2Y0,14mm²)DY+(0,5mm²)Y]Y |
Mantel Ø [mm] | 13,80 |
Kanalanzahl (audio) | 8 |
Gewicht bei 1 m [g] | 229.8 |
Brandlast je m [kWh] | 0,55 |
Artikelnummer | 100-0451 |
Name | SC-Quantum QMC |
Eigenschaften | OFC hochreines Kupfer |
Eigenschaften | Analog |
Eigenschaften | Stabiler PVC-Mantel |
Eigenschaften | Digital 110 O AES / EBU |
Eigenschaften | Torsionsfrei |
Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
Einsatzgebiet | Installation |
Einsatzgebiet | Bühne / live |
Einsatzgebiet | Studio / Broadcast |
Anwendung | Multipair |
Farbe | schwarz |
Farbe detailliert | schwarz, matt |
Signalübertragung | symmetrisch |
Mantelmaterial | S-PVC |
Kanalanzahl (audio) | 48 |
Kanalanzahl (audio) | 2 |
Kanalanzahl (audio) | 12 |
Kanalanzahl (audio) | 24 |
Kanalanzahl (audio) | 4 |
Kanalanzahl (audio) | 16 |
Kanalanzahl (audio) | 32 |
Kanalanzahl (audio) | 8 |
Kanalanzahl (audio) | 20 |
Innenleiter (audio) | 2 |
Innenleiter (audio) [mm²] | 0,14 |
Innenleiter Ø (audio) [mm] | 0,42 |
AWG (audio) | 26 |
Abschirmung | Cu-Wendel paarweise, verzinnt |
Bedeckung, opt. [%] | 99 |
Cu-Litzen (audio) | 36 |
Cu-Litze Ø (audio) [mm] | 0,07 |
UV-Beständig | Ja |
Brandlast je m [kWh] | 0,26 |
Bauform | rund |
Aufmachung, VPE | als Meterware |
Temperatur min. [°C] | -25 |
Temperatur max. [°C] | 80 |
Kapazität Ader/Ader bei 1m (audio) [pF] | 45 |
Kapazität Ader/Ader bei 1 ft. (audio) [pF] | 13,716 |
Kapazität Ader/Schirm bei 1m (audio) [pF] | 90 |
Kapazität Ader/Schirm bei 1 ft. (audio) [pF] | 27,432 |
Wellenwiderstand [O] | 110 |
Isolationswiderstand bei 1 km [GO] | 0,02 |
Isolationswiderstand bei 1000 feet [GO] | 0,0061 |
Isolationswiderstand bei 1 km (audio) [GO] | 0,02 |
Isolationswiderstand bei 1000 feet (audio) [GO] | 0,0061 |
Leiterwiderstand bei 1 km [O] | 138 |
Leiterwiderstand bei 1000 ft. [O] | 42,0624 |
BPVo-Euroklasse | Fca |
