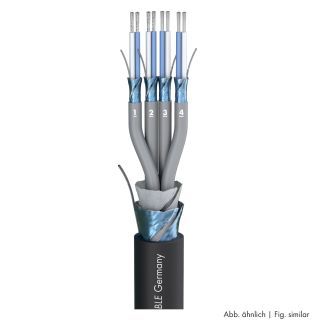

Multipair SC-Mistral MCF; schwarz | 2 x 0,22 mm² x Paarzahl | 02 | S-PVC
SC-Mistral MCF02
Vorteile:
- Paarweise zusätzlich isoliert durch nummerierten und farbcodierten PVC Schlauch.
- Sehr flexibel und trittfest durch die Verwendung eines gummiartigen Mantelmaterials
- Einfach und schnell zu verarbeiten durch die Verwendung von Verbundfolie und einer vorverdrillten Beilauflitze
- Hohe Biegezyklen durch enge Verseilung der Cu-Litzen
- Returns am Kabelspleiss sind aufgrund der farblich gekennzeichneten Adernpaare sofort erkennbar
- Hohe Übertragungsqualität auch bei Überlängen (niedrige Kapazität!)
- Günstiger Preis
Anwendung:
- Ideal für die Studioinstallation und zur Festinstallation
- Festverlegung in Theatern, öffentlichen Gebäuden etc.
- Fertigung von zuverlässigen Kabeltrommelsystemen
Technische Daten:
- Artikelnummer: 100-0101
- Artikelnummer: 100-0101-02
- Name: SC-Mistral MCF02
- Name: SC-Mistral MCF
- EAN: 4049371000727
- Eigenschaften: Analog
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Digital 110 O AES / EBU
- Einsatzgebiet: Installation
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Anwendung: Multipair
- Farbe: schwarz
- Signalübertragung: symmetrisch
- Aufbau: [02(2LI2Y0,22mm²)(ST)Y]F(ST)Y
- Mantel Ø: 9,00 mm
- Mantel Ø: 0.3543 "
- Kanalanzahl (audio): 24
- Kanalanzahl (audio): 32
- Kanalanzahl (audio): 12
- Kanalanzahl (audio): 16
- Kanalanzahl (audio): 2
- Kanalanzahl (audio): 8
- Kanalanzahl (audio): 4
- Kanalanzahl (audio): 2
- Innenleiter (audio): 2
- Innenleiter (audio): 0,22 mm²
- Innenleiter (audio): 0.0003 sqin
- Innenleiter Ø (audio): 0,53 mm
- Innenleiter Ø (audio): 0.0209 "
- AWG (audio): 24
- Abschirmung: AL / PT-Folie + Gesamtfolienschirm + Beilauflitze
- Bedeckung, opt.: 100 %
- Cu-Litzen (audio): 7
- Cu-Litze Ø (audio): 0,20 mm
- Cu-Litze Ø (audio): 0.0079 "
- Leiterisolationsmaterial: Foam / Skin-PE
- Leiterisolation Ø: 1,60 mm
- Leiterisolation Ø: 0.063 "
- Gewicht bei 1 m: 82.99 g
- Gewicht bei 1000 ft: 60.5624 lbs
- UV-Beständig: Ja
- Brandlast je m: 0,58 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- Temperatur min.: -30 °C
- Temperatur max.: 70 °C
- Breite: 9 mm
- Breite: 0.3543 "
- Höhe: 9 mm
- Höhe: 0.3543 "
- Kapazität Ader/Ader bei 1m (audio): 46 pF
- Kapazität Ader/Ader bei 1 ft. (audio): 14.0208 pF
- Kapazität Ader/Schirm bei 1m (audio): 85 pF
- Kapazität Ader/Schirm bei 1 ft. (audio): 25.908 pF
- Wellenwiderstand: 110 O
- Isolationswiderstand bei 1 km: 1 GO
- Isolationswiderstand bei 1000 feet: 0.3048 GO
- Isolationswiderstand bei 1 km (audio): 1 GO
- Isolationswiderstand bei 1000 feet (audio): 0.3048 GO
- Leiterwiderstand bei 1 km: 80 O
- Leiterwiderstand bei 1000 ft.: 24.384 O
- Schirmwiderstand bei 1 km: 75 O
- Schirmwiderstand bei 1000 ft.: 22.86 O
- BPVo-Euroklasse: Fca
Vorteile:
- Paarweise zusätzlich isoliert durch nummerierten und farbcodierten PVC Schlauch.
- Sehr flexibel und trittfest durch die Verwendung eines gummiartigen Mantelmaterials
- Einfach und schnell zu verarbeiten durch die Verwendung von Verbundfolie und einer vorverdrillten Beilauflitze
- Hohe Biegezyklen durch enge Verseilung der Cu-Litzen
- Returns am Kabelspleiss sind aufgrund der farblich gekennzeichneten Adernpaare sofort erkennbar
- Hohe Übertragungsqualität auch bei Überlängen (niedrige Kapazität!)
- Günstiger Preis
Anwendung:
- Ideal für die Studioinstallation und zur Festinstallation
- Festverlegung in Theatern, öffentlichen Gebäuden etc.
- Fertigung von zuverlässigen Kabeltrommelsystemen
Technische Daten:
- Artikelnummer: 100-0101
- Artikelnummer: 100-0101-02
- Name: SC-Mistral MCF02
- Name: SC-Mistral MCF
- EAN: 4049371000727
- Eigenschaften: Analog
- Eigenschaften: OFC hochreines Kupfer
- Eigenschaften: Digital 110 O AES / EBU
- Einsatzgebiet: Installation
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Anwendung: Multipair
- Farbe: schwarz
- Signalübertragung: symmetrisch
- Aufbau: [02(2LI2Y0,22mm²)(ST)Y]F(ST)Y
- Mantel Ø: 9,00 mm
- Mantel Ø: 0.3543 "
- Kanalanzahl (audio): 24
- Kanalanzahl (audio): 32
- Kanalanzahl (audio): 12
- Kanalanzahl (audio): 16
- Kanalanzahl (audio): 2
- Kanalanzahl (audio): 8
- Kanalanzahl (audio): 4
- Kanalanzahl (audio): 2
- Innenleiter (audio): 2
- Innenleiter (audio): 0,22 mm²
- Innenleiter (audio): 0.0003 sqin
- Innenleiter Ø (audio): 0,53 mm
- Innenleiter Ø (audio): 0.0209 "
- AWG (audio): 24
- Abschirmung: AL / PT-Folie + Gesamtfolienschirm + Beilauflitze
- Bedeckung, opt.: 100 %
- Cu-Litzen (audio): 7
- Cu-Litze Ø (audio): 0,20 mm
- Cu-Litze Ø (audio): 0.0079 "
- Leiterisolationsmaterial: Foam / Skin-PE
- Leiterisolation Ø: 1,60 mm
- Leiterisolation Ø: 0.063 "
- Gewicht bei 1 m: 82.99 g
- Gewicht bei 1000 ft: 60.5624 lbs
- UV-Beständig: Ja
- Brandlast je m: 0,58 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- Temperatur min.: -30 °C
- Temperatur max.: 70 °C
- Breite: 9 mm
- Breite: 0.3543 "
- Höhe: 9 mm
- Höhe: 0.3543 "
- Kapazität Ader/Ader bei 1m (audio): 46 pF
- Kapazität Ader/Ader bei 1 ft. (audio): 14.0208 pF
- Kapazität Ader/Schirm bei 1m (audio): 85 pF
- Kapazität Ader/Schirm bei 1 ft. (audio): 25.908 pF
- Wellenwiderstand: 110 O
- Isolationswiderstand bei 1 km: 1 GO
- Isolationswiderstand bei 1000 feet: 0.3048 GO
- Isolationswiderstand bei 1 km (audio): 1 GO
- Isolationswiderstand bei 1000 feet (audio): 0.3048 GO
- Leiterwiderstand bei 1 km: 80 O
- Leiterwiderstand bei 1000 ft.: 24.384 O
- Schirmwiderstand bei 1 km: 75 O
- Schirmwiderstand bei 1000 ft.: 22.86 O
- BPVo-Euroklasse: Fca
Schon ein Methusalem...
ist das Multipair SC-Mistral MCF. Es wird schon fast 10 Jahre in bewährter Technik gebaut. Das SC-Mistral MCF bietet die für Studiocores übliche paarweise Isolierung aus PVC. Diese ist mit einem widerstandsfähigen Nummerndruck versehen und zusätzlich in 8er Schritten farbcodiert. Die Adernpaare des SC-Mistral MCF besitzen eine verdrillte Beilauflitze und eine weitere Schirmung aus AL/PT-Verbundfolie. Als zusätzlicher Korrosions- und Oxidationsschutz sind sowohl die Adern, als auch die Beilauflitze verzinnt. Das Kabel ist besonders einfach zu verarbeiten, denn beim Abisolieren bleibt die AL/PTVerbundfolie am Außenmantel kleben. Das SC-Mistral MCF lässt sich sehr leicht verlegen und ist gut trommelbar. Wir empfehlen dies auch für die Verarbeitung von Multicoreadaptern. Dabei können die XLR- und Klinkensteckverbinder direkt auf dem PVC Schlauch angebracht werden.
Vorteile:
- Paarweise zusätzlich isoliert durch nummerierten und farbcodierten PVC Schlauch.
- Sehr flexibel und trittfest durch die Verwendung eines gummiartigen Mantelmaterials
- Einfach und schnell zu verarbeiten durch die Verwendung von Verbundfolie und einer vorverdrillten Beilauflitze
- Hohe Biegezyklen durch enge Verseilung der Cu-Litzen
- Returns am Kabelspleiss sind aufgrund der farblich gekennzeichneten Adernpaare sofort erkennbar
- Hohe Übertragungsqualität auch bei Überlängen (niedrige Kapazität!)
- Günstiger Preis
Anwendung:
- Ideal für die Studioinstallation und zur Festinstallation
- Festverlegung in Theatern, öffentlichen Gebäuden etc.
- Fertigung von zuverlässigen Kabeltrommelsystemen
| Artikelnummer | 100-0101-02 |
|---|---|
| Name | SC-Mistral MCF02 |
| EAN | 4049371000727 |
| Aufbau | [02(2LI2Y0,22mm²)(ST)Y]F(ST)Y |
| Mantel Ø [mm] | 9,00 |
| Kanalanzahl (audio) | 2 |
| Gewicht bei 1 m [g] | 82.99 |
| Brandlast je m [kWh] | 0,58 |
| Breite [mm] | 9 |
| Höhe [mm] | 9 |
| Artikelnummer | 100-0101 |
| Name | SC-Mistral MCF |
| Eigenschaften | Analog |
| Eigenschaften | Digital 110 O AES / EBU |
| Eigenschaften | OFC hochreines Kupfer |
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
| Einsatzgebiet | Installation |
| Einsatzgebiet | Studio / Broadcast |
| Anwendung | Multipair |
| Farbe | schwarz |
| Farbe detailliert | schwarz, matt |
| Signalübertragung | symmetrisch |
| Kanalanzahl (audio) | 24 |
| Kanalanzahl (audio) | 2 |
| Kanalanzahl (audio) | 12 |
| Kanalanzahl (audio) | 32 |
| Kanalanzahl (audio) | 4 |
| Kanalanzahl (audio) | 16 |
| Kanalanzahl (audio) | 8 |
| Innenleiter (audio) | 2 |
| Innenleiter (audio) [mm²] | 0,22 |
| Innenleiter Ø (audio) [mm] | 0,53 |
| AWG (audio) | 24 |
| Abschirmung | AL / PT-Folie + Gesamtfolienschirm + Beilauflitze |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (audio) | 7 |
| Cu-Litze Ø (audio) [mm] | 0,20 |
| Leiterisolationsmaterial | Foam / Skin-PE |
| Leiterisolation Ø [mm] | 1,60 |
| UV-Beständig | Ja |
| Bauform | rund |
| Aufmachung, VPE | als Meterware |
| Temperatur min. [°C] | -30 |
| Temperatur max. [°C] | 70 |
| Kapazität Ader/Ader bei 1m (audio) [pF] | 46 |
| Kapazität Ader/Ader bei 1 ft. (audio) [pF] | 14,0208 |
| Kapazität Ader/Schirm bei 1m (audio) [pF] | 85 |
| Kapazität Ader/Schirm bei 1 ft. (audio) [pF] | 25,908 |
| Wellenwiderstand [O] | 110 |
| Isolationswiderstand bei 1 km [GO] | 1 |
| Isolationswiderstand bei 1000 feet [GO] | 0,3048 |
| Isolationswiderstand bei 1 km (audio) [GO] | 1 |
| Isolationswiderstand bei 1000 feet (audio) [GO] | 0,3048 |
| Leiterwiderstand bei 1 km [O] | 80 |
| Leiterwiderstand bei 1000 ft. [O] | 24,384 |
| Schirmwiderstand bei 1 km [O] | 75 |
| Schirmwiderstand bei 1000 ft. [O] | 22,86 |
| BPVo-Euroklasse | Fca |
