Vorteile:
- Kompakt im Durchmesser
- Durch die Verwendung einer speziellen AL/PT-Folie hervorragend zu verarbeiten
- Flexibel durch enge Adernverseilung
- Gute Schirmung aufgrund der Verwendung eines Paar- und Gesamtfolienschirms
- Günstiger Preis
Anwendung:
- Günstige Leitung für die Konfektionierung von Stageboxsystemen und Multipin-Multipairsystemen
- Zuverlässige Leitung für die Festverlegung im Bereich der Installationstechnik
Technische Daten:
- Artikelnummer: 100-0051
- Artikelnummer: 100-0051-12+2
- Name: SC-Planet FMC
- Name: SC-Planet FMC12+2
- EAN: 4049371000659
- Eigenschaften: Analog
- Eigenschaften: OFC hochreines Kupfer
- Einsatzgebiet: Bühne / live
- Einsatzgebiet: Studio / Broadcast
- Einsatzgebiet: Installation
- Einsatzgebiet: Mobiler Einsatz outdoor / indoor
- Anwendung: Multipair
- Farbe: schwarz
- Signalübertragung: symmetrisch
- Aufbau: [02(2LI2Y0,19mm²)(ST)]F(ST)Y
- Mantelmaterial: S-PVC
- Mantel Ø: 7,00 mm
- Mantel Ø: 0.2756 "
- Kanalanzahl (audio): 14
- Innenleiter (audio): 2
- Innenleiter (audio): 0,19 mm²
- Innenleiter (audio): 0.0003 sqin
- Innenleiter Ø (audio): 0,49 mm
- Innenleiter Ø (audio): 0.0193 "
- AWG (audio): 24
- Abschirmung: AL / PT-Folie + Beilauflitze, verzinnt
- Bedeckung, opt.: 100 %
- Cu-Litzen (audio): 24
- Cu-Litze Ø (audio): 0,10 mm
- Cu-Litze Ø (audio): 0.0039 "
- Leiterisolationsmaterial: PE
- Leiterisolation Ø: 1,22 mm
- Leiterisolation Ø: 0.048 "
- Gewicht bei 1 m: 52 g
- Gewicht bei 1000 ft: 34.9916 lbs
- UV-Beständig: Ja
- Brandlast je m: 0,1 kWh
- Brandlast je m: 0,1 kWh
- Bauform: rund
- Aufmachung, VPE: als Meterware
- Temperatur min.: -30 °C
- Temperatur max.: 70 °C
- Höhe: 0 mm
- Höhe: 0 "
- Kapazität Ader/Ader bei 1m (audio): 65 pF
- Kapazität Ader/Ader bei 1 ft. (audio): 19.812 pF
- Kapazität Ader/Schirm bei 1m (audio): 130 pF
- Kapazität Ader/Schirm bei 1 ft. (audio): 39.624 pF
- Isolationswiderstand bei 1 km: 1 GO
- Isolationswiderstand bei 1000 feet: 0.3048 GO
- Isolationswiderstand bei 1 km (audio): 1 GO
- Isolationswiderstand bei 1000 feet (audio): 0.3048 GO
- Leiterwiderstand bei 1 km: 90 O
- Leiterwiderstand bei 1000 ft.: 27.432 O
- Schirmwiderstand bei 1 km: 75 O
- Schirmwiderstand bei 1000 ft.: 22.86 O
- BPVo-Euroklasse: Fca
Nackig und knackig...
da hat man(n) gleich Vorstellungen. Das ?nackte? Kabel hat auch seine Vorteile. Denn es wird schlanker und anpassungsfäiger. Um den Durchmesser zu minimieren, haben wir die paarweise Mantel-Isolation weggelassen. Ürig bleibt also nur der Folienschirm auf den Adernpaaren. Vorteil ist nicht nur der winzige Durchmesser, sondern auch der niedrige Preis.

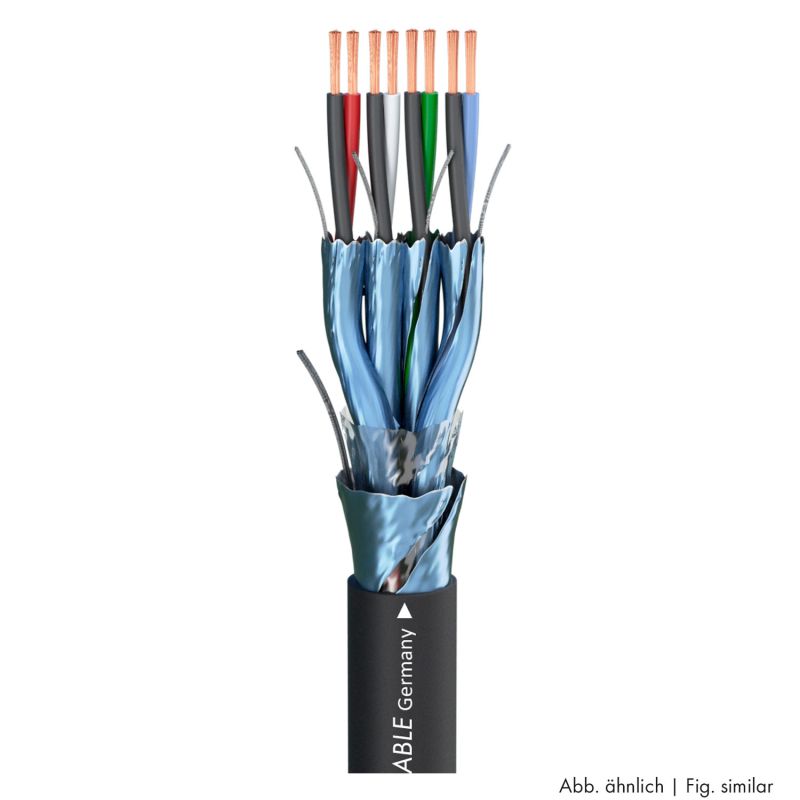

Auch der Techniker wird dieses Kabel mögen, weil wir bei der Entwicklung des SC-Planet FMC sehr viel Wert auf die gute Verarbeitung gelegt haben. Die Verbundfolie auf den Adernpaaren fällt beim Überziehen der Schrumpfschläuche nicht auseinander, lässt sich aber sehr gut abschneiden und weiterverarbeiten. Auch das gesamte Kabel wurde mit einer stabilen, leicht zu lösenden AL/PT-Folie und einer vorverdrillten Beilauflitze versehen. Der Gesamtfolienschirm verbleibt beim Abisolieren im Mantelinneren. Die Leiter sind farblich gekennzeichnet. Aufgrund der niedrigen Kapazität ist es ideal für lange Strecken (z.B. auf Kabeltrommel).
Wir liefern die Ausführungen FMC 08/12/16/24/34/40/48 ab sofort mit zwei zusätzlichen Kanälen zum gleichen Preis! Diese können bei Ihrem Multipairsystem als Sicherheitskanäle verwendet werden (einfach bei Nichtbenutzung auf die Masse des MP-Verbinders legen).
Vorteile:
- Kompakt im Durchmesser
- Durch die Verwendung einer speziellen AL/PT-Folie hervorragend zu verarbeiten
- Flexibel durch enge Adernverseilung
- Gute Schirmung aufgrund der Verwendung eines Paar- und Gesamtfolienschirms
- Günstiger Preis
Anwendung:
- Günstige Leitung für die Konfektionierung von Stageboxsystemen und Multipin-Multipairsystemen
- Zuverlässige Leitung für die Festverlegung im Bereich der Installationstechnik
Artikelnummer | 100-0051-12+2 |
---|---|
Name | SC-Planet FMC12+2 |
EAN | 4049371000659 |
Aufbau | [02(2LI2Y0,19mm²)(ST)]F(ST)Y |
Mantel Ø [mm] | 7,00 |
Kanalanzahl (audio) | 14 |
Gewicht bei 1 m [g] | 52 |
Brandlast je m [kWh] | 0,1 |
Höhe [mm] | 0 |
Artikelnummer | 100-0051 |
Name | SC-Planet FMC |
Eigenschaften | OFC hochreines Kupfer |
Eigenschaften | Analog |
Einsatzgebiet | Studio / Broadcast |
Einsatzgebiet | Mobiler Einsatz outdoor / indoor |
Einsatzgebiet | Installation |
Einsatzgebiet | Bühne / live |
Anwendung | Multipair |
Farbe | schwarz |
Farbe detailliert | schwarz, matt |
Signalübertragung | symmetrisch |
Mantelmaterial | S-PVC |
Innenleiter (audio) | 2 |
Innenleiter (audio) [mm²] | 0,19 |
Innenleiter Ø (audio) [mm] | 0,49 |
AWG (audio) | 24 |
Abschirmung | AL / PT-Folie + Beilauflitze, verzinnt |
Bedeckung, opt. [%] | 100 |
Cu-Litzen (audio) | 24 |
Cu-Litze Ø (audio) [mm] | 0,10 |
Leiterisolationsmaterial | PE |
Leiterisolation Ø [mm] | 1,22 |
UV-Beständig | Ja |
Brandlast je m [kWh] | 0,1 |
Bauform | rund |
Aufmachung, VPE | als Meterware |
Temperatur min. [°C] | -30 |
Temperatur max. [°C] | 70 |
Kapazität Ader/Ader bei 1m (audio) [pF] | 65 |
Kapazität Ader/Ader bei 1 ft. (audio) [pF] | 19,812 |
Kapazität Ader/Schirm bei 1m (audio) [pF] | 130 |
Kapazität Ader/Schirm bei 1 ft. (audio) [pF] | 39,624 |
Isolationswiderstand bei 1 km [GO] | 1 |
Isolationswiderstand bei 1000 feet [GO] | 0,3048 |
Isolationswiderstand bei 1 km (audio) [GO] | 1 |
Isolationswiderstand bei 1000 feet (audio) [GO] | 0,3048 |
Leiterwiderstand bei 1 km [O] | 90 |
Leiterwiderstand bei 1000 ft. [O] | 27,432 |
Schirmwiderstand bei 1 km [O] | 75 |
Schirmwiderstand bei 1000 ft. [O] | 22,86 |
BPVo-Euroklasse | Fca |
